Analyse der internen Architektur hocheffizienter Solarwechselrichter

Technische Analyse der internen Architektur kommerzieller Solarwechselrichter, der zweistufigen Topologie, des Hochspannungs-MPPT-Wirkungsgrads und der thermischen Dynamik.



Thermische und elektrische Engpässe bei der kommerziellen PV-Stromumwandlung

Gewerbliche Solaranlagen sind mit anhaltenden Ertragseinbußen konfrontiert, die durch thermische Leistungsminderung, String-Fehlanpassung bei variabler Einstrahlung und hohe Schaltverluste bei erhöhten Temperaturen verursacht werden. Komponentenausfälle in der DC-AC-Umwandlungsphase sind für über 40 % der außerplanmäßigen Wartungseinsätze vor Ort bei Versorgungs-, Gewerbe--und-Industrieprojekten (C&I) verantwortlich.

In diesem Leitfaden werden die interne Architektur auf Platinenebene, die Wärmeableitungsdynamik und die MPPT-Tracker-Integration von hocheffizienten String-Wechselrichtern analysiert. Es bietet EPC-Ingenieuren und Beschaffungsspezialisten konkrete technische Kriterien zur Bewertung der Zuverlässigkeit der Leistungsstufe, zur Senkung der Stromgestehungskosten (LCOE) des Systems und zur Überprüfung der Qualitätssicherung auf Komponentenebene.



Technische Analyse: Architektur und Kernmechanismen auf Board-Ebene

Zwei-Hochfrequenz-Topologie-

Hocheffiziente String-Wechselrichter nutzen eine zweistufige Energieumwandlungsarchitektur. Die DC-DC-Boost-Stufe skaliert unterschiedliche Stringspannungen auf einen stabilen Hochspannungs-DC-Bus (600 V–900 V), der die DC-AC-Wechselrichterstufe speist.

· Leistungshalbleiter: Der Ersatz älterer IGBTs durch diskrete Siliziumkarbid-MOSFETs (SiC) reduziert Sperrverzögerungsverluste um bis zu 73 %. SiC-Halbleiter ermöglichen Schaltfrequenzen über 50 kHz und ermöglichen so den Einsatz kleinerer Induktivitäten und Folienkondensatoren ohne Erhöhung der Gesamtharmonischen Verzerrung (THD).

· 3-Phase Neutral Point Clamped (NPC)-Topologie: Mehrstufige NPC-Topologien reduzieren die Spannungsbelastung an Leistungsschaltern (VDC/2 pro Gerät), minimieren die dV/dt-Verschlechterung bei transformatorlosen Netzverbindungen und erreichen einen Spitzenumwandlungswirkungsgrad von 98,6 %.

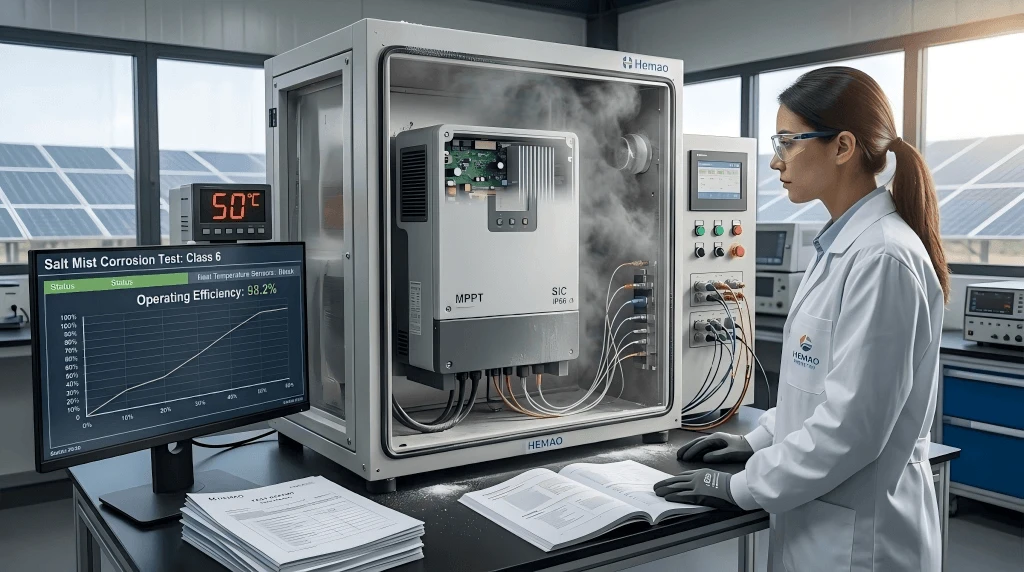

Salt Mist Corrosion Test for SiC Solar Inverter



Hochspannungs-MPPT-Integration mit breitem Tracking-Fenster

Zweistufige Architekturen verfügen über dynamische MPPT-Schaltkreise (Maximum Power Point Tracking), die von digitalen 32-Bit-Signalprozessoren (DSPs) gesteuert werden:

Großer MPPT-Betriebsbereich: Tracking-Fenster von 200 V bis 1.000 V ermöglichen die Inbetriebnahme am frühen-Morgen und die Ernte am späten{3}Abend, wodurch die täglichen Energieerzeugungsfenster um 45 bis 90 Minuten verlängert werden.

Duales/Multi-MPPT-Routing: Zweikanaliges MPPT-Tracking isoliert teilweise Verschattungsverluste über nicht übereinstimmende Modulstränge. Die Stromerfassung über Halleffektsensoren mit geschlossenem Regelkreis speist -Echtzeit-Spannungs-/Strommetriken in Hochgeschwindigkeits-- und -Beobachtungsalgorithmen (P&O) ein, die mit 100-Hz-Abtastraten arbeiten.



Verstärkte Wärme- und Schutzarchitektur

Der Wärmestau in Leistungshalbleitern verdoppelt die internen Ausfallraten für jeden Anstieg der Sperrschichttemperatur ($Tj$) um 10 Grad.

Eloxierte Aluminium-Wärmeableitprofile-:Hauptstromschalter werden direkt an kaltgeschmiedeten Aluminium-Kühlkörpern mit Stift-{1}}Lamellengeometrien montiert, die die Oberfläche im Vergleich zu standardmäßigen extrudierten Lamellen um 40 % maximieren.

Isolierung des abgedichteten Fachs:Interne Layouts trennen die Leistungselektronik (wärmeerzeugende Komponenten wie Induktoren und Brückenmodule) von der empfindlichen Steuerelektronik (DSP, Gate-Treiber, Kommunikationsplatinen). Die Leistungselektronik befindet sich in einer nach IP66 abgedichteten Kammer, die über Umluft gekühlt wird und die Hauptplatine vor Staubansammlungen und korrosiver Umgebungsluft schützt.

Überspannungsschutz:Metalloxid-Varistoren (MOVs) vom Typ II (oder optional vom Typ I+II) schützen sowohl DC- als auch AC-Anschlüsse vor blitzbedingten transienten Überspannungen.



Branchenstandards und Auswirkungen auf den finanziellen ROI

Vergleich der strukturellen Spezifikationen: Standard- und Industrie--Wechselrichter

Hardware-Parameter

Standard-Wechselrichter für den Handel

Industrieller SiC-Wechselrichter mit hohem Wirkungsgrad

Halbleiter schalten

Standard-Silizium-IGBT

Siliziumkarbid (SiC) MOSFET

Höchste Effizienz

97.5% - 98.0%

98.6% - 98.8%

MPPT-Spannungsbereich

350V - 850V

200V - 1000V

THD bei voller Ausgabe

< 3.0%

< 1.5%

Interne Kühlzone

Einkammer-Umluft

Isolierte Aktivkühlung mit zwei-Kammern

Betriebstemperatur (keine Leistungsreduzierung)

Bis zu 40 Grad

Bis zu 50 Grad

Kondensatortechnologie

Standard-Aluminium-Elektrolyt

Metallisierte Folie mit hoher-Zuverlässigkeit



Inside the High-Efficiency SiC Solar Inverter with 3-Phase Multi-Level NPC Design



Finanzanalyse: LCOE und Ertragsoptimierung

Für ein kommerzielles 1-MW-Dachsystem, das über einen Lebenszyklus von 25 Jahren betrieben wird:

Effizienz-Ertragsdifferenz: Eine Steigerung der Umwandlungseffizienz um 0,8 % führt zu einer zusätzlichen Jahreserzeugung von etwa 12.800 kWh pro installiertem MW.

Verhinderung thermischer Leistungsminderung: Durch die Vermeidung einer Leistungsreduzierung zwischen 40 und 50 Grad werden bis zu 4 % der verlorenen Energieabgabe während der Monate mit der höchsten Sonneneinstrahlung im Sommer wiederhergestellt.

Auswirkungen auf die Stromgestehungskosten: Kombinierte Ertragssteigerungen und kürzere Komponentenaustauschzyklen reduzieren die gesamten Stromgestehungskosten um 0,004 $/kWh auf 0,007 $/kWh, wodurch die anfängliche Hardwareprämie innerhalb von 18 Monaten nach dem Betrieb wieder ausgeglichen wird.



Systemintegrations- und Qualitätskontrollprotokolle

Unser Herstellungsprozess unterzieht alle Stromumwandlungseinheiten einer mehrstufigen Qualitätskontrollpipeline:

Um komplette kommerzielle Projekte zu integrieren, arbeiten unsere String-Plattformen mit hoher -Kapazität neben spezialisierter Balance-von-Systemhardware, einschließlich verteilter Assets mit geringerer{3}Kapazität wie unserer10 kW On-NetzwechselrichterModelle für kleinere kommerzielle Sub{0}}arrays.



Compliance-Standards

Sicherheit und Netzanbindung: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

EMV-Standards: EN 61000-6-2, EN 61000-6-4.

Umweltverträglichkeit: IEC 60068-2-52 (Salznebelkorrosionsklasse 6), IP66-Schutz vor Staub und Wasser.



Reliable Export Packaging & Inspection for High-Efficiency PV Inverters



FAQ

F: Wie verhindert die Zweikammer-Kühlarchitektur Komponentenausfälle in salzreichen oder feuchten Küstenanlagen?

A: Das Doppelkammerdesign trennt die Hauptsteuerplatine von der Hochleistungs-Wärmeableitungszone. Stark erhitzende Komponenten (Induktoren und Kühlkörper) sind in einem externen Luftstromkanal mit Schutzart IP66 untergebracht, sodass die Kühlrippenoberflächen durch Umgebungsluft gekühlt werden können. Empfindliche Steuerschaltkreise, Gate-Treiber und Kondensatoren sind in einem separaten, versiegelten IP66-Gehäuse untergebracht, das mit trockenem Stickstoff gefüllt oder gegen Umgebungsluftaustausch abgedichtet ist, wodurch Salznebelkondensation und leitfähige Staubablagerungen auf Hochspannungsleiterbahnen verhindert werden.

F: Welche Verpackungs- und Transportschutzprotokolle sind implementiert, um Mikro-brüche in internen Leiterplattenbaugruppen beim Massenexport zu verhindern?

A: Wechselrichter sind in ISPM 15{{1}konformen, wärme-behandelten Holzkisten verpackt, die mit stoßdämpfendem Schaum aus hoch-expandiertem Polyethylen (EPE)-ausgekleidet sind, der auf die Gehäuseabmessungen zugeschnitten ist. Alle internen schweren Komponenten-wie magnetische Induktoren und Hauptkondensatoren-sind mithilfe struktureller mechanischer Halterungen am Hauptgehäuserahmen verankert und verlassen sich nicht ausschließlich auf die Sicherung durch Lötverbindungen. Zu den Sendungen gehören Einweg--3D-Kipp--- und Aufprallsensoren zur Verfolgung von Transportladungen.

F: Was sind die technischen Parameter und Lieferzeiten für kundenspezifische Firmware- oder Hardware-OEM-Modifikationen?

A: Anpassungen auf Firmware-Ebene-(Änderung von MODBUS RTU/TCP-Registerkarten, Anpassung von Über-Spannungsauslöseschwellen oder Integration benutzerdefinierter Netz-Unterstützungsprofile) unterliegen einem Validierungszyklus von 14 Werktagen. Änderungen auf Hardwareebene (kundenspezifische Gehäusebeschichtungen, geänderte DC-Anschlusskonfigurationen oder kundenspezifische Kühlkörpergeometrien) folgen einem Entwicklungszeitplan von 6 bis 10 Wochen, einschließlich vollständiger thermischer Modellierung, Prototypenproduktion und Werksabnahmetests (FAT).
